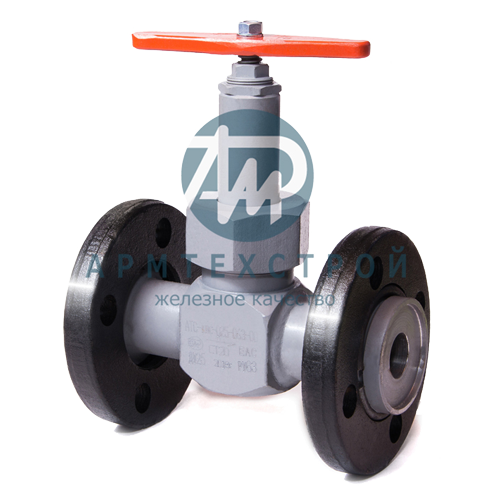

15с52нж, Клапан запорный паросиловой в наличии и на заказ

Производство Клапанов паросиловых АТС-КП

--- НАЛИЧИЕ на СКЛАДЕ ---

Тип: 15с52нж, 15лс52нж
Ду 15-40
Ру 6,3 МПа

Заказать: +7 (3522) 601-052 ВЕСЬ КАТАЛОГ

Клапаны паросиловые АТС-КП 15с52нж, 15лс52нж производства Армтехстрой, всегда в наличии и на заказ. Доставка по России.

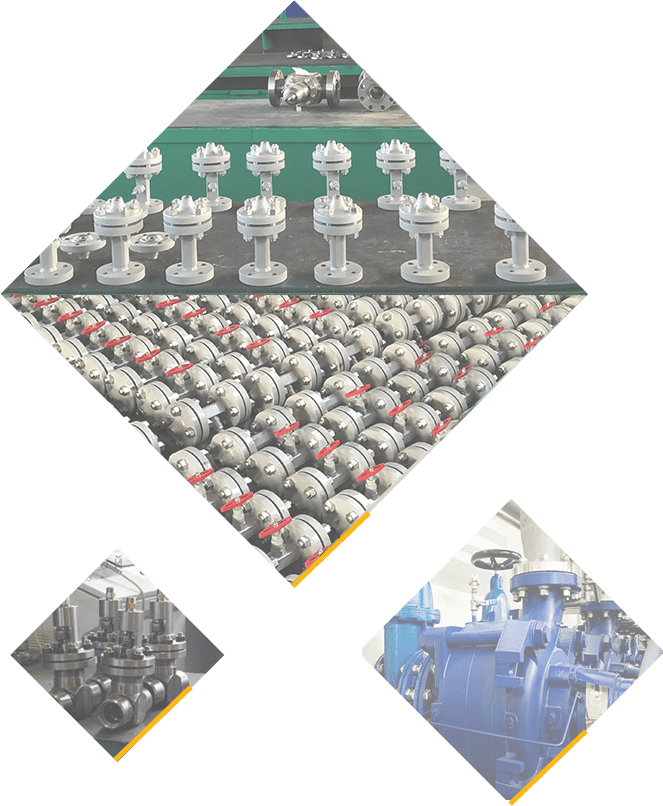

о заводе

Проектирование, опытно-конструкторские разработки и выпуск технологической документации на трубопроводную арматуру в соответствии с техническим заданием заказчика
Непосредственное изготовление трубопроводной арматуры на собственных производственных мощностях
Внедрение инновационных разработок в создание и серийный выпуск трубопроводной арматуры

перейти на сайт

Патентование

ООО «Армтехстрой» являясь российским производителем арматуры, предназначенной для нефтегазового комплекса, придаёт своим интеллектуальным активам должное значение. Своевременная и грамотная стратегия по правовой охране своей интеллектуальной собственности является не то что формальностью, а условием выживания и безопасной коммерческой деятельности на российском рынке как среди российских так и среди многочисленных иностранных конкурентов, которые появляются в связи с вступлением России в ВТО. С начала создания ООО АРМТЕХСТРОЙ занимается не только разработкой, но и регистрацией объектов промышленной собственности, которые охраняет в качестве: изобретений, полезных моделей и промышленных образцов как в России, так и за рубежом.

Информация о клапане

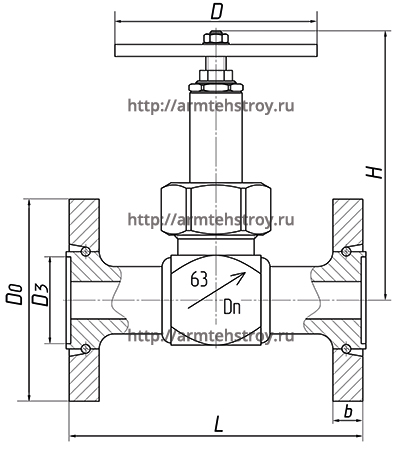

Рис.1

Чертеж Клапана АТС-КП (тип 15с52нж, 15лс52нж)

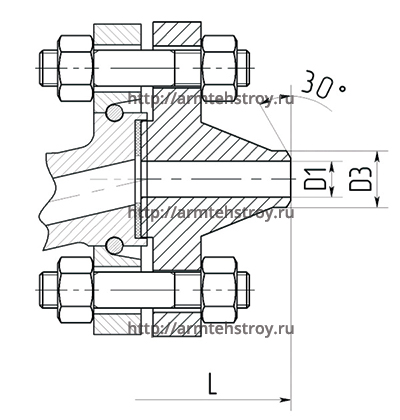

Рис.2

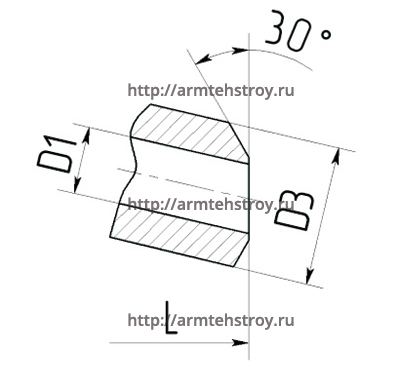

Рис.3

DN	Присоединение к трубопроводу	PN, МПа	Размеры, мм									n	Масса, кг	Рис.
DN	Присоединение к трубопроводу	PN, МПа	L	H	D	D0	D1	D2	D3	b	d	n	Масса, кг	Рис.
15	Под приварку	6,3	175	171	140	-	15	-	31	-	-	-	4,4	3
	Фланцевое исп. 3 с ответными фланцами исп. 2 по ГОСТ 12821		271			105	12	75	19	16	14	4	10,1	2
	Фланцевое исп. 3 ГОСТ 12821		175			105	15	75	40	16	14	4	6,5	1
20	Под приварку	6,3	190	188	200	-	20	-	38	-	-	-	6,1	3
	Фланцевое исп. 3 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815		304			125	18	90	26	-	18	4	14,2	2
	Фланцевое исп. 3 ГОСТ 12821		190			125	-	90	50,5	-	18	4	8,8	1
25	Под приварку	6,3	200	198	200	-	-	-	46	-	-	-	6,8	3
	Фланцевоеисп. 3 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815		312			135	23	100	33	20	18	4	18,5	2
	Фланцевое исп. 3 ГОСТ 12821		200			135	-	100	57,5	20	18	4	10,7	1
32	Под приварку	6,3	210	255	250	-	32	-	52	-	-	-	11	3
	Фланцевое исп. 3 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815		334			150	31	100	39	21	22	4	24,6	2
	Фланцевое исп. 3 ГОСТ 12821		210			150	-	100	66	21	22	4	14,9	1
40	Под приварку	6,3	225	255	250	-	32	-	58	-	-	-	12	3
	Фланцевое исп. 3 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815		355			166	31	100	48	21	22	4	27	2
	Фланцевое исп. 3 ГОСТ 12821		225			166	-	100	76	21	22	4	18	1
